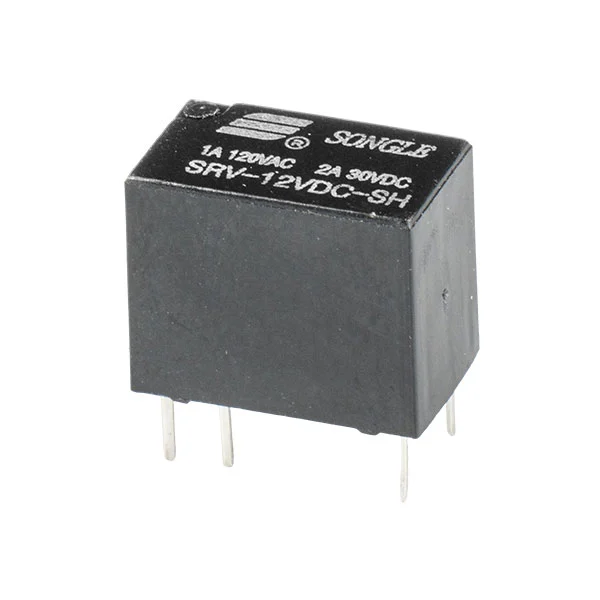

SRV (23F)-reläet bryter sig från den konventionella logiken i "kraftkonkurrens", med fokus på kärnbehoven hos miniatyrprecisionselektronik. Den väger endast 2,2 g och har en unik lätt och ultraliten design som endast upptar 1/3 av installationsutrymmet för ett konventionellt relä. Detta anpassar sig perfekt till högdensitetsintegreringskraven för IoT-sensorer, smarta miniatyrterminaler och bärbara medicinska enheter, vilket eliminerar behovet av redundant utrymme för reläer och underlättar "miniatyrisering och lättviktsuppgradering" av slutprodukter.
Max.4A omkopplingsförmåga
150mWHögkänslig:150mW
PCB(DIP)
Guldpläterad kontakt
Subminiatyr
Låg latens
snabb respons
låg strömförbrukning
hög känslighet
ultralågt kontaktmotstånd
| Kontaktparametrar | Värde |
| Kontaktarrangemang | A/B/C |
| Kontaktbetyg | 1A 120VAC, 2A 30VDC |
| Kontaktmotstånd | ≤50mΩ |
| Elektrisk uthållighet | 10⁵/10⁴ |
| Mekanisk uthållighet | 10⁷ |
| Spoleparametrar | Värde |
| Nominell spänning | 3~24VDC |
| Kraftförlust | 0,15 W, 0,2 W |
| Pick-up spänning (max) | 80 % av nominell spänning |
| Avbrottsspänning (min) | 10 % av nominell spänning |
| Andra parametrar | Värde |
| Omgivningstemperatur (°C) | −40°C~+85°C |
| Dielektrisk styrka (spole och kontakter, 1 min) | 1000VAC |
| Dielektrisk styrka (öppna kontakter, 1 min) | 500VAC |
| Isolationsmotstånd (500VDC) | 100MΩ |
| Kopplingsschema (vy underifrån) |
|
| Installationshålsritning (vy underifrån) | |
| Uppsägning | P.C.B (PCB-terminal) |
| Vikt | 2,2 g |
| Säkerhetsgodkännande |
