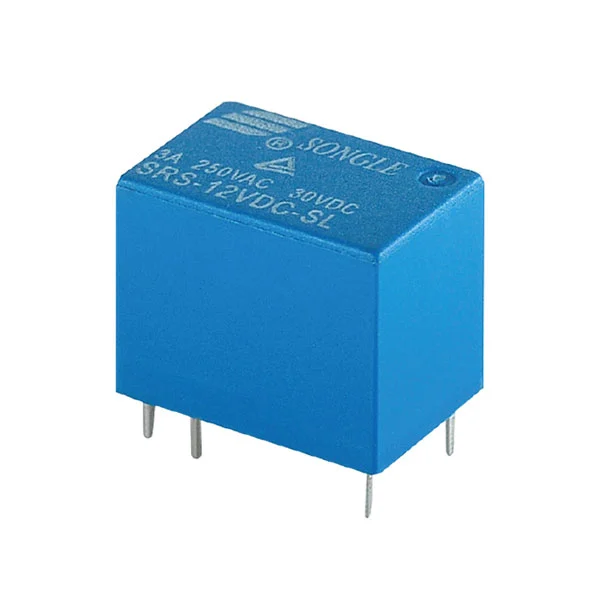

SRS(4100)-reläet bryter sig från den konventionella logiken med att "bara stapla parametrar" och fokuserar på kärnbehoven i lågeffektscenarier för att skapa differentierade värden: 5 % ultralåg utlösningsspänning kombinerat med ≤50mΩ ultralågt kontaktresistans bildar en dubbel fördel med "precis styrning + låg förlust-startkrets medger perfekt noll-stopp, perfekt start- och förlust-stopp" - anpassning till scenarier som kräver finkontroll såsom mikrosmarta hushållsapparater och precisionsavkänningsmoduler; det senare minskar kraftöverföringsförlusterna avsevärt, och med 0,2W/0,36W dubbla nivåer av lågeffektspolar hjälper det terminalprodukter att uppnå energibesparande uppgraderingar och löser smärtpunkten med "svårigheter att balansera kontrollprecision och energiförbrukning" i lågeffektsenheter. Samtidigt bildar UL F-kvalitetsisoleringssystemet och 1000VAC dielektrisk styrka en solid säkerhetsbarriär. De dubbla skyddsalternativen av tätade och flussmedelsbeständiga typer kan motstå fukt och damm samt flusskorrosion under lödningsprocessen. Dessutom tillåter de tre kontaktkonfigurationerna A/B/C, 3-24VDC bred spänningskompatibilitet, 3,8g lättviktsdesign och standard PCB-monteringsdesign att produkten kan möta de små och medelstora kraftledningsbehoven i olika scenarier som små hushållsapparater, små industriella kontrollmoduler och elektronisk precisionsutrustning utan ytterligare anpassning. Med sina unika fördelar med "liten och exakt, noggrann kontroll och omfattande skydd" har den blivit ett högpresterande och kostnadseffektivt val på lågeffektrelämarknaden.
5A omkopplingsförmåga
UL-isoleringssystem: Klass F
Förseglade och flussmedelssäkra typer finns tillgängliga
Standard PCB layout
Låg latens
snabb respons
låg strömförbrukning
hög känslighet
ultralågt kontaktmotstånd
| Punkt | Parametrar |
| Kontaktarrangemang | A/B/C |
| Kontaktbetyg | 3A 250VAC/30VDC, 1A 120VAC |
| Kontaktmotstånd | ≤50mΩ |
| Elektrisk uthållighet | 10⁵/10⁴ |
| Mekanisk uthållighet | 10⁷ |
| Punkt | Parametrar |
| Nominell spänning | 3~24VDC |
| Kraftförlust | 0,36W, 0,2W |
| Upptagningsspänning (max) | 75 % av nominell spänning |
| Avbrottsspänning (min) | 5 % av nominell spänning |
| Punkt | Parametrar |
| Omgivningstemperatur (℃) | −40℃~+85℃ |
| Dielektrisk styrka (Mellan spole och kontakter) (1 min) | 1000VAC |
| Dielektrisk styrka (Mellan öppna kontakter) (1 min) | 500VAC |
| Isolationsmotstånd (500VDC) | 100MΩ |
| Kopplingsschema (vy underifrån) |
|
| Installationshålsritning (vy underifrån) | |
| Uppsägning | P.C.B. |
| Vikt | 3,8 g |
| Säkerhetsgodkännande |
|
