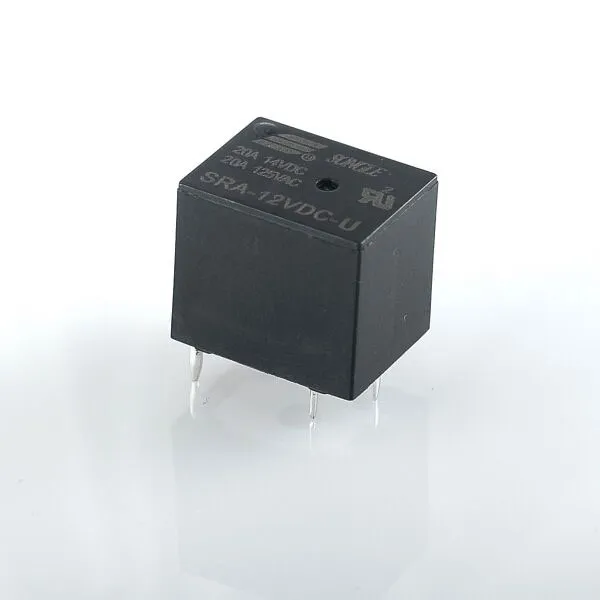

När det gäller prestanda visar SRA-U(T74-U)-reläet en central fördel som balanserar stabilitet och hållbarhet: en design med låga förluster med en kontaktresistans på ≤100mΩ, i kombination med 10⁵ elektriska cykler och 10⁷ mekaniska cykler, säkerställer ledningsstabilitet under långvarig högfrekvensdrift; ett brett nominellt spänningsområde på 5-24VDC och en lågeffektspole på 0,6W/0,8W anpassar sig till olika kretsdesignbehov. Samtidigt har produkten ett brett driftstemperaturområde på -40 ℃ till +105 ℃, en 1500VAC spolekontaktmotståndsspänning och en hög isolationsresistans på 100MΩ, vilket ger enastående säkerhetsskyddskapacitet. PCB-terminalens design förenklar installationsprocessen. Genom att utnyttja Songles integrerade FoU- och produktionssystem (inklusive formtillverkning och gummi- och plastbearbetning) och en årlig produktionskapacitet på 200 miljoner enheter, bibehåller produkten hög kostnadseffektivitet samtidigt som den ger kunderna relälösningar som kombinerar konsekvent kvalitet och scenarioanpassning.
Liten storlek
Dubbla NO-kontakter
Standard terminal pitch används
Förseglade och flussmedelssäkra typer finns tillgängliga
| Kontaktparametrar | |
| Kontaktarrangemang | U |
| Kontaktbetyg | 2×10A 125VAC, 2×10A 14VDC |
| Kontaktmotstånd | ≤100mΩ |
| Elektrisk uthållighet | 10⁵/10⁴ |
| Mekanisk uthållighet | 10⁷ |
| Spoleparametrar | |
| 5–24VDC | |
| Kraftförlust | 0,6W, 0,8W |
| Upptagningsspänning (max) | 75 % av nominell spänning |
| Avbrottsspänning (min) | 10 % av nominell spänning |
| Andra parametrar | |
| Omgivningstemperatur | –40°C~+85°C/+105°C |
| Dielektrisk styrka (mellan spole och kontakter) | 1500VAC (1min) |
| Dielektrisk styrka (mellan öppna kontakter) | 1000 VAC (1 min) |
| Isolationsmotstånd (500VDC) | 100MΩ |
| Kopplingsschema (vy underifrån) |
|
| Installationshålsritning (vy underifrån) | |
| Uppsägning | P.C.B. |
| Vikt | 6g |
| Säkerhetsgodkännande | |
