Låg strömförbrukning för spolen med hög känslig
Lång serviceuthållighet, hög tillförlitlighet
PCB-terminal, sockeltyper tillgängliga för olika hänsyn

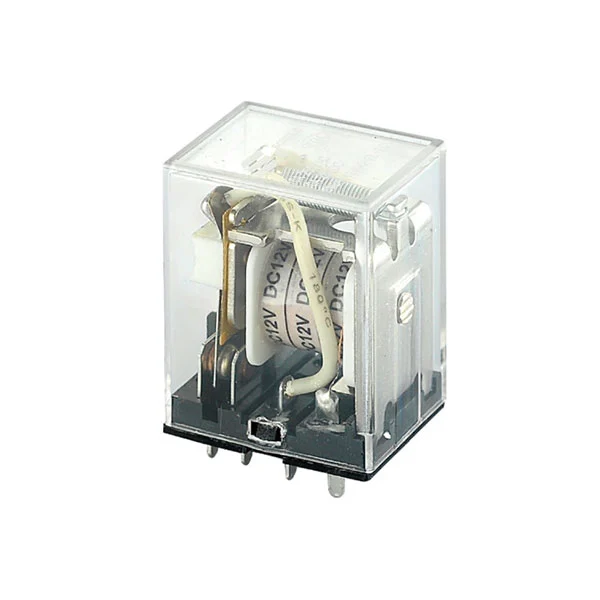

Produktplacering: Högeffektsrelä i miniatyr med en märklast på 10A. SMBH(13F) Relä har låg strömförbrukning för spolen, hög känslighet, lång livslängd och hög tillförlitlighet. Konstruktionen är av dammtät typ och den uppfyller RoHS-standarden.
Montering och terminaler: Två monteringsalternativ finns tillgängliga - PCB-terminal och socket (snabbkoppling) terminal, som uppfyller monteringskraven för olika applikationsscenarier.
Beställningsinformation: Modellformatet är "SMBH-XXVDC-1-2C", där "XXVDC" representerar spolspänningen (tillval 12VDC/24VDC/48VDC), "2C" indikerar kontaktarrangemanget (2A/2C), och versionen särskiljs av modellsuffixet.
| Parameterkategori | Specifikation |
| Kontaktarrangemang | 2A, 2C |
| Kontakta motståndet | ≤100mΩ |
| Kontaktmaterial | Silverlegering (AgSnO₂In₂O₃, AgSnO₂, AgNi) |
| Kontaktbetyg | 10A 250VAC/30VDC |
| Max växlingsförmåga | Spänning: 250VAC/30VDC; Ström: 10A; Effekt: 2500VA/300W |
| Serviceliv | Elektrisk uthållighet: 1×10⁵ operationer (360 ops/h); Mekanisk uthållighet: 1×10⁷ operationer (18 000 ops/h) |
| Nominell spänning | Energiförbrukning | Nominell ström | Motstånd (±10%) | Max upptagningsspänning | Min. bortfallsspänning | Max tillåten överväxlingsspänning |
| 12VDC | Ca. 0,9W | 75mA | 160Ω | 75 % av nominell spänning | 10 % av nominell spänning | 130 % av nominell spänning |
| 24VDC | Ca. 0,9W | 36,9mA | 650Ω | 75 % av nominell spänning | 10 % av nominell spänning | 130 % av nominell spänning |
| 48VDC | Ca. 0,9W | 18,5mA | 2600Ω | 75 % av nominell spänning | 10 % av nominell spänning | 130 % av nominell spänning |
Isolering och dielektrisk styrka: Isolationsklassen är klass B/Klass F, med isolationsresistans ≥100MΩ. Den dielektriska styrkan mellan spole och kontakter är 1500VAC under 1 minut (läckström: 1mA), och mellan öppna kontakter är 1000VAC under 1 minut.
Svarstid: Drifttid ≤25ms; Utlösningstid ≤25ms (vid nominell spänning, utan diod).
Miljöanpassningsförmåga: Drifttemperaturområde: -40°C~+85°C/+105°C; Fuktighetsområde: 5%~85% RH. Stötmotstånd: 98m/s² (funktionell stabilitet), 980m/s² (destruktivt). Vibrationsmotstånd: 10Hz~55Hz (1,0 mm dubbel amplitud).
Fysiska specifikationer: Vikt: ca. 35 g; Maxmått: 27,5 mm×21,5 mm×35 mm. Installationshålstolerans: 0,3 mm; Terminal vertikal avvikelsestolerans: 0,3 mm.
Produktionsadress: Zon A CW7, Zhejiang Far East Industrial City, Yuyao City, Zhejiang-provinsen, Kina.
Kontaktinformation: TEL: +86-574-62717777, 62721938, 62721948, 62721958; Versionsnummer: V1.
| Modell | Kärnparametrar | Ansöknings- och försäljningsinformation |
| JQX-13F-serien | 10A belastning, kompatibel med AC110V/220V och DC12V/24V, mestadels 8-stiftsdesign, vissa med basset | Tillgänglig på JD.com och leverantörers webbplatser. Tillhandahålls av Giant Electric och anpassade tillverkare. Lämplig för automationsstyrning, hushållsapparater etc. Den totala leveranskapaciteten kan nå 10 000 000 enheter per batch. |
| HH52P/HH53P | Bifogade miniatyrreläer för allmänt bruk, kompatibla med AC220V/380V och DC12V/24V, vissa utan baser | Säljs på JD.com och leverantörers webbplatser. Används i elektroniska apparater, instrument etc. |
| 973-24VDC-SL-A | 10A strömrelä, liten storlek, låg spolströmförbrukning, kan lödas direkt på PCB | Tillverkad av Shenzhen Xinyitong Electric. Används i hushållsapparater, bilautomation, kommunikationsutrustning, etc. |
| 1SBH137001R1380 (Eaton Bussmann) | Högeffektivt kontaktorrelä, stöder AC/DC-drift, med elektroniskt spolegränssnitt och brett styrspänningsområde | Listad på Shunqi Network. Designad för industriell automation och styrsystem, vilket ger stabila lösningar. |
Balans mellan kraft och storlek:De flesta produkter har en design med "miniatyrisering + hög effekt", med 10A som den vanliga märklasten, lämplig för scenarier med begränsat utrymme men som kräver hög belastning (t.ex. hushållsapparater, industriell kontroll).
Bred spänningskompatibilitet:DC-spolens spänningar är huvudsakligen 12VDC/24VDC/48VDC, och AC-spänningarna täcker 110V/220V/380V, vilket möter behoven i olika strömförsörjningsmiljöer.
Fokuserade applikationsscenarier:Används huvudsakligen i elektroniska apparater, automatiseringskontroll, instrument, kommunikationsutrustning, medicinsk utrustning, bilindustrin, etc. Vissa tillverkare (t.ex. Xinyitong) tillhandahåller full-range relästöd (signalreläer, effektreläer, bilreläer, kraftsystemreläer, etc.).
